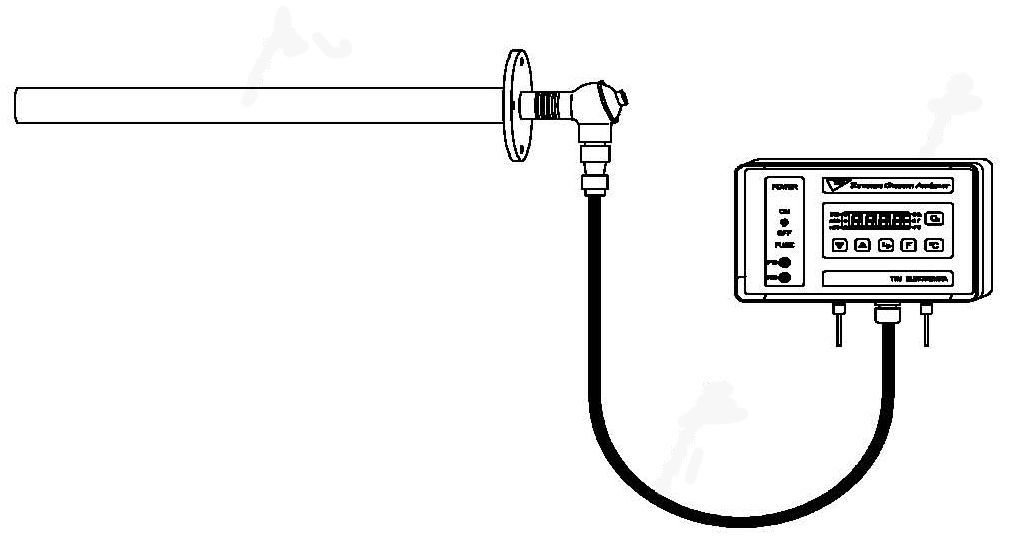

TTM Elektronika CAT4 Oxygen Analizer

Циркониевый анализатор кислорода САТ 4 предназначен для непрерывного измерения концентрации кислорода в топочных газах энергетических котлов (непосредственно в канале топочных газов). Благодаря своей конструкции анализатор дает возможность наблюдать за содержанием кислорода (цифровой дисплей), а также обеспечивает содействие – посредством токового выхода – с системами автоматики, управляющей процессом сгорания.

Циркониевый чувствительный элемент, примененный в анализаторе, обеспечивает полностью избирательное измерение содержания кислорода. При измерении используется эффект проводимости ионов кислорода через консистентный электролит (в этом случае это окись циркония, стабилизированная окисью натрия). Перемещение ионов происходит между двумя противоположными поверхностями, соприкасающимися со смесями газов с разным процентным содержанием кислорода. Ионы кислорода переносят электрический заряд, из значений которого определяется концентрация кислорода на одной поверхности (концентрация кислорода на второй поверхности известна).

диапазон измерений: 0,1 - 20% О₂
время ответа: 30 сек
время задержки: 5 сек
относительная влажность 30 – 80%
степень защиты корпуса IP 65
температура окружающего воздуха:

зонд – часть в канале топочных газов: 20 – 650°C
зонд – внешняя часть: ≤ 65°C
модуль электроники: 10 – 50°C
